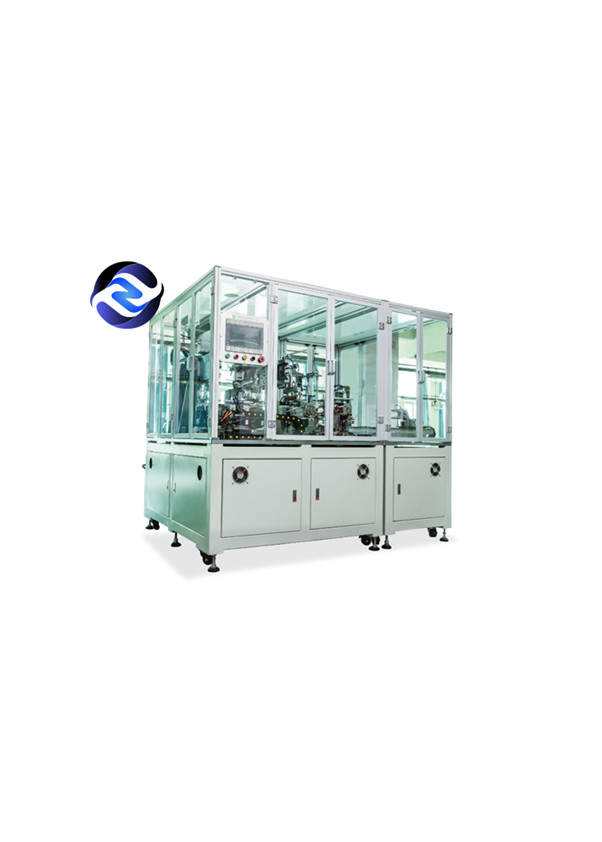

Κυλινδρική τετραγωνική άνεμος μηχανή 300mm υψηλής ταχύτητας μετασχηματιστών κύτταρο



Αυτή η μηχανή χρησιμοποιείται κυρίως για την παραγωγή των τετραγωνικών λίθιο-ιονικών κυττάρων μπαταριών δύναμης, και την κύρια χρήση της ζ-διαμορφωμένης μεθόδου ελασματοποίησης. Τα θετικά και αρνητικά κομμάτια πόλων που έχουν κοπεί τοποθετούνται στο υλικό πεδίο, και τα δύο σύνολα μηχανισμών χειριστών παίρνουν τα θετικά και αρνητικά κομμάτια πόλων από το υλικό πεδίο, και μετά από τον ακριβή προσδιορισμό θέσης, συσσωρεύονται διαδοχικά στην πλατφόρμα ελασματοποίησης. Το διάφραγμα είναι ενεργά από τη μηχανή, και μέσω του μηχανισμού έντασης και του μηχανισμού διορθώσεων, ο πίνακας ελασματοποίησης εισάγεται. Αφότου ολοκληρώνεται η ελασματοποίηση, το κύτταρο μεταφέρεται στο συγκολλητικό σταθμό ρόλων ουρών μέσω του μηχανισμού μεταφοράς κυττάρων μπαταριών, και ο ρόλος ουρών είναι αυτόματα, το διάφραγμα κόβεται μακριά, η κόλλα εφαρμόζεται αυτόματα, και το κύτταρο μπαταριών είναι αυτόματα παραγωγή.



Χρησιμοποιώντας τη βίδα σφαιρών σερβο μηχανών + ακρίβειας για να οδηγήσει τον πίνακα ελασματοποίησης που κινείται

Το σερβο mot ή είναι χρήση δ για την ιονική αποζημίωση dia phragm mot

Με pos το itive και αρνητικό ative POL ε dling μηχανισμό CE πιτών han

Η χρήση των βουρτσών, της στατικής ηλεκτρικής ενέργειας και άλλων μηχανισμών για να αποτρέψει τη βαριά ταινία

Υιοθετήστε την πλατφόρμα CCD +UVW για να επιτύχετε το δευτεροβάθμιο προσδιορισμό θέσης

Η κόλλα εφαρμόζεται στις τέσσερις πλευρές του κυττάρου μπαταριών για να εξασφαλίσει ότι το κύτταρο μπαταριών δεν χαλαρώνει και παραμορφώνει

Σερβο σύστημα ελέγχου λεωφορείο-τύπων

Απεικόνιση των παραμέτρων HMI.

Πρότυπο συσκευών	LDD01	LDD02
Πολικό πλάτος	80150mm	150300mm
Ακραίο μήκος έκθεσης αυτιών	520mm	520mm
Πολικό πλάτος έκθεσης αυτιών	520mm	520mm
Πλάτος διαφραγμάτων	150300mm	150300mm
Πλάτος κυττάρων	80150mm	150300mm
Ακρίβεια της ευθυγράμμισης μεταξύ του πιάτου πόλων και του διαφράγματος	Κεντρικό deviation±0.3mm
Τέλος διαφραγμάτων που αντιμετωπίζει την ακρίβεια	±0.3mm (χρησιμοποιήστε την άκρη ως βασική γραμμή για τη λήξη alignment±0.5mm)
Παρακείμενη ακρίβεια ευθυγράμμισης πόλων	±0.3mm (πάρτε το κέντρο ως συγκριτική μέτρηση επιδόσεων)
Η γενική ακρίβεια ευθυγράμμισης των πιάτων πόλων	±0.4mm (πάρτε το κέντρο ως συγκριτική μέτρηση επιδόσεων)
Μονολιθική αποδοτικότητα	<0.4-0.6S/PCS (διπλός)	<0.8-1.2S/PCS (ενιαίος σταθμός)
Ποσοστό συγκομιδών	≥98%
Ποσοστό παραγωγής	≥99%
βάρος	3600KG	2900KG
Διαστάσεις	3900*1700*1960mm (ντούμπλεξ)	2200*1700*1960mm (ενιαίος σταθμός)
