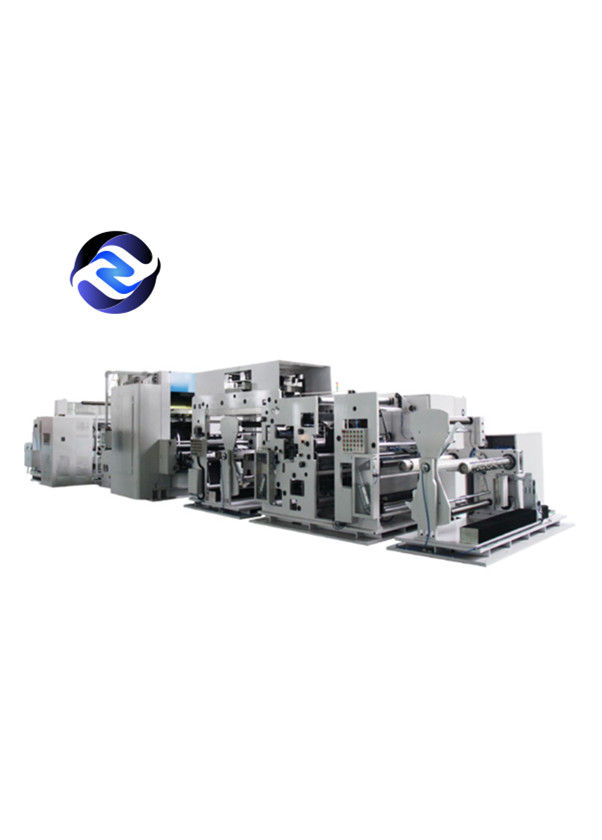

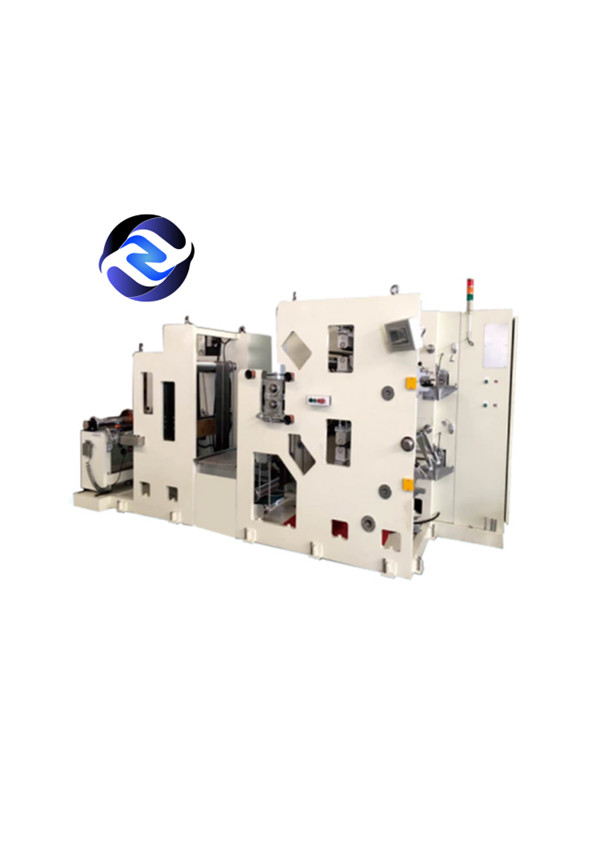

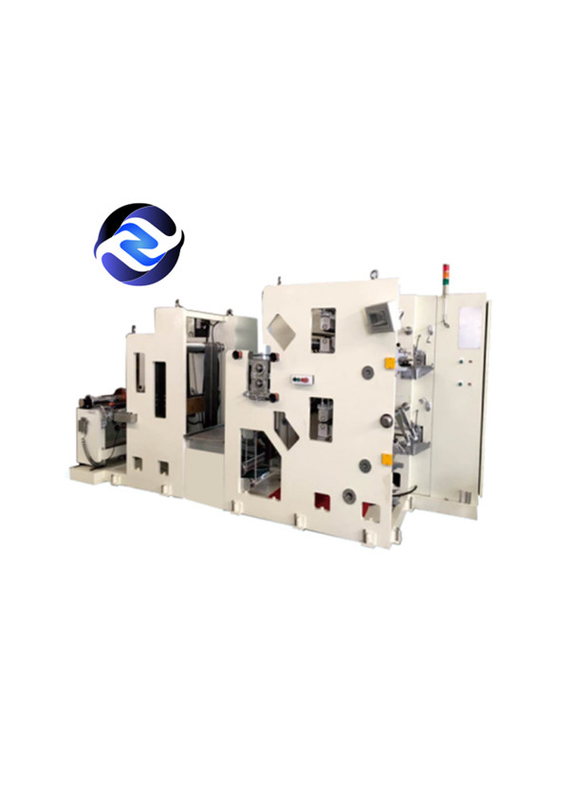

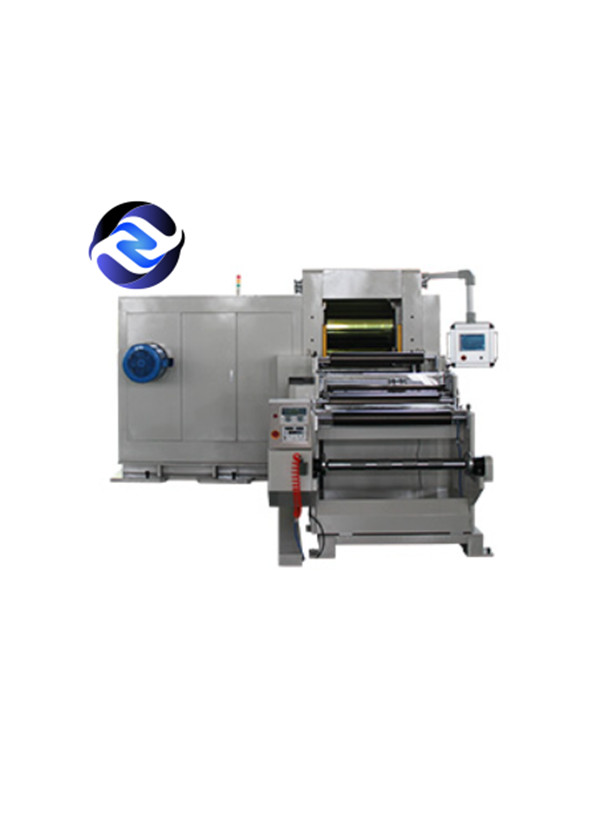

Κύλινδρος δύο άξονα που πιέζει σκίζοντας την εξωτερική διάμετρο αρσενηκού σπειρώματος γραμμών παραγωγής ηλεκτροδίων μηχανών μπαταριών λίθιου



(1) πρότυπο προϊόντων: LDG11 αυτόματος ρόλος που πιέζει σκίζοντας τη μηχανή

(2) εισαγωγή προϊόντων: Η γραμμή παραγωγής της αυτόματης πίεσης ρόλων που σκίζει τη μηχανή αποτελείται από διπλή αυτόματη να ξετυλίξει σταθμών, αυτόματη να συνδέσει, το ρόλο που πιέζουν, που τεντώνουν και αφαίρεση ρυτίδων, μέτρηση πάχους λέιζερ, που σκίζουν, ανίχνευση CCD και που χαρακτηρίζουν, και αυτόματος που τυλίγουν τέσσερις-σταθμών, και AGV ελλιμενίζοντας για να επιτύχει το ευρύ πλάτος, μεγάλη διάμετρος σπειρών, υψηλή ταχύτητα, πλήρως αυτοματοποιημένη απευθείας συνεχής πιέζοντας παραγωγή ρόλων.

(3) ξετυλίγοντας μορφή: αυτόματος τρόπος τυλίγματος διπλός-σταθμών τύπων περιστροφικών πλακών δύο-άξονα, 6- shaftless τσοκ επέκτασηςίντσας, μέγιστο φορτίο που αντέχει 1500KG, σειρά διαμέτρων σπειρών: ∮350∮1000mm, χρησιμοποιώντας το δέσιμο κλεισίματος υφασμάτων, που δένει την ταχύτητα 10-20m/min.

(4) τρόπος φόρτωσης και εκφόρτωσης: συναντήστε τον ελλιμενισμό με AGV, ολοκληρώστε αυτόματα την αλλαγή ρόλων.

(5) προδιαγραφές ρόλων: ∮750 * 1100mm, η αποτελεσματική χρήση του πλάτους ≤ 1000mm, η μηχανή επιφάνειας κυλίνδρων εγκαταστάσεων ρόλων γύρω από runout ≤± 0.002mm, ταχύτητα 580m/λ. ρόλων (stepless κανονισμός ταχύτητας).

(6) τεντώνοντας συσκευή: χρησιμοποιημένος για να αποβάλει τις κυματιστές άκρες που παράγονται κατά τη διάρκεια της συνεχούς ή ριγωτής πιέζοντας διαδικασίας ρόλων πόλων επιστρώματος

(7) έλεγχος έντασης: PLC + ο χαμηλός κύλινδρος τριβής + ένταση ρύθμισης κλειστών βρόγχων σερβο μηχανών, ψηφιακή επίδειξη παρουσιάζει ότι είναι τεσσάρων σταδίων έλεγχος έντασης

(8) μέτρηση πάχους λέιζερ: Η επικοινωνία με το υδραυλικό σύστημα, η πίεση του Τύπου κυλίνδρων μπορεί να ρυθμιστεί αυτόματα στον πραγματικό χρόνο να επιτευχθεί ο έλεγχος κλειστών βρόγχων.

(9) σχισμή της ομάδας μαχαιριών: αφότου πιέζεται ο κύλινδρος, ένας αριθμός συνεχών κομματιών πόλων επιστρώματος είναι κατά μήκος κομμένο iinto 2-4 κουλουριάζοντας τις μορφές, και δύο ομάδες να ξανατυλίξει τέσσερις-σταθμών περιστροφικών πλακών δύο-άξονα αυτόματου τρόπου.

(10) απόσυρση του εξελίκτρου: cantilever 6 ίντσας άξονας ολίσθησης ανόδου αέρα τύπων, μέγιστο φορτίο που αντέχει 900KG.

(11) γενικό μέγεθος της γραμμής παραγωγής: 17500*5500*3500mm.
